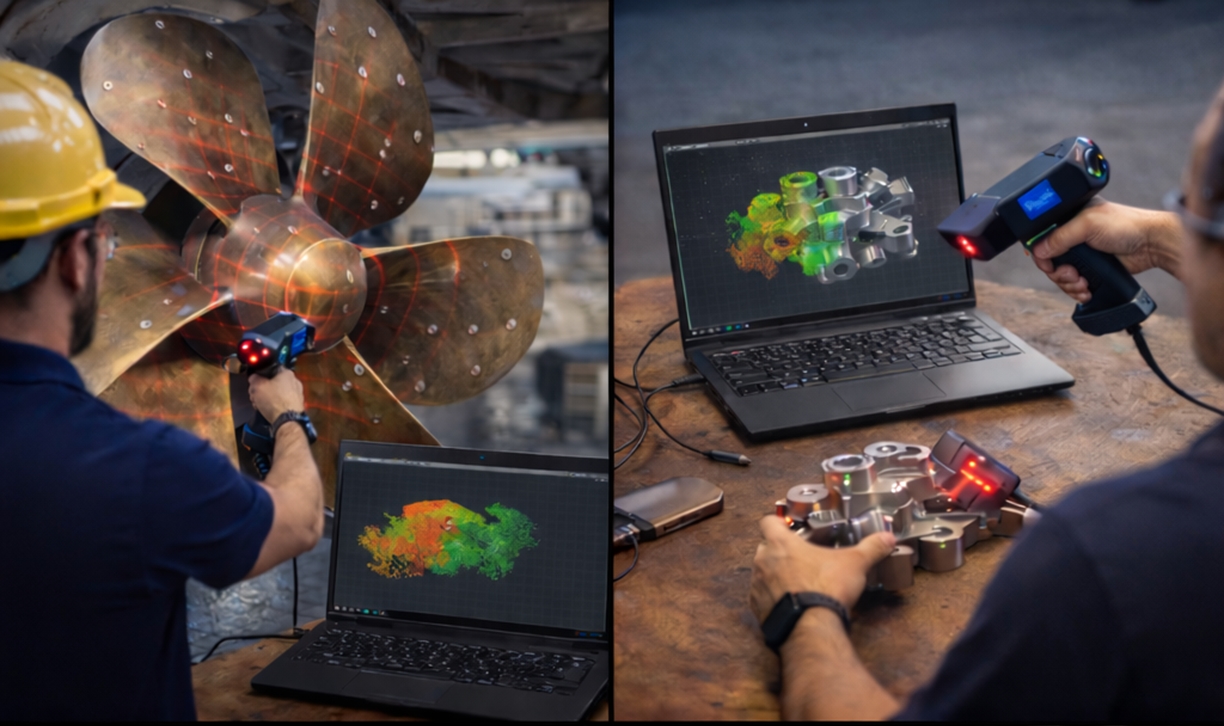

Scan 3D industriel de précision
Pourquoi nous faisons le choix d’utiliser le scan 3D ?
- Analyser la géométrie réelle et ses défauts
- Reproduire efficacement un modèle CAO de la pièce ou de l’ensemble mécanique
- Concevoir et produire de nouvelles pièces compatibles avec l’environnement existant
- Mettre en plan et lancer en production une copie fidèle de la géométrie
Découvrez plus en détail nos méthodes de travail utilisées au sein de notre bureau d’études mécanique
Géométries complexes
Haute précision
Gain de temps
Besoin d'une intervention rapide ?
Les technologies de Scanner 3D
Scan 3D à lumière structurée
Le scan 3D par lumière structurée repose sur la projection d’un motif lumineux (généralement des franges ou bandes) sur la surface de l’objet à mesurer. Ce motif est observé par une ou plusieurs caméras dont la position relative au projecteur est parfaitement connue. La déformation du motif, induite par la géométrie de l’objet, est analysée par triangulation optique afin de reconstruire la position spatiale de chaque point.
Ce principe permet d’obtenir des nuages de points très denses et des surfaces fortement détaillées, avec une précision élevée à courte portée. La qualité de mesure dépend toutefois des propriétés optiques de la surface (réflectivité, couleur, transparence), ce qui peut nécessiter des préparations spécifiques.
Cette technologie est particulièrement adaptée à la rétroconception et à la capture de formes complexes de taille petite à moyenne.

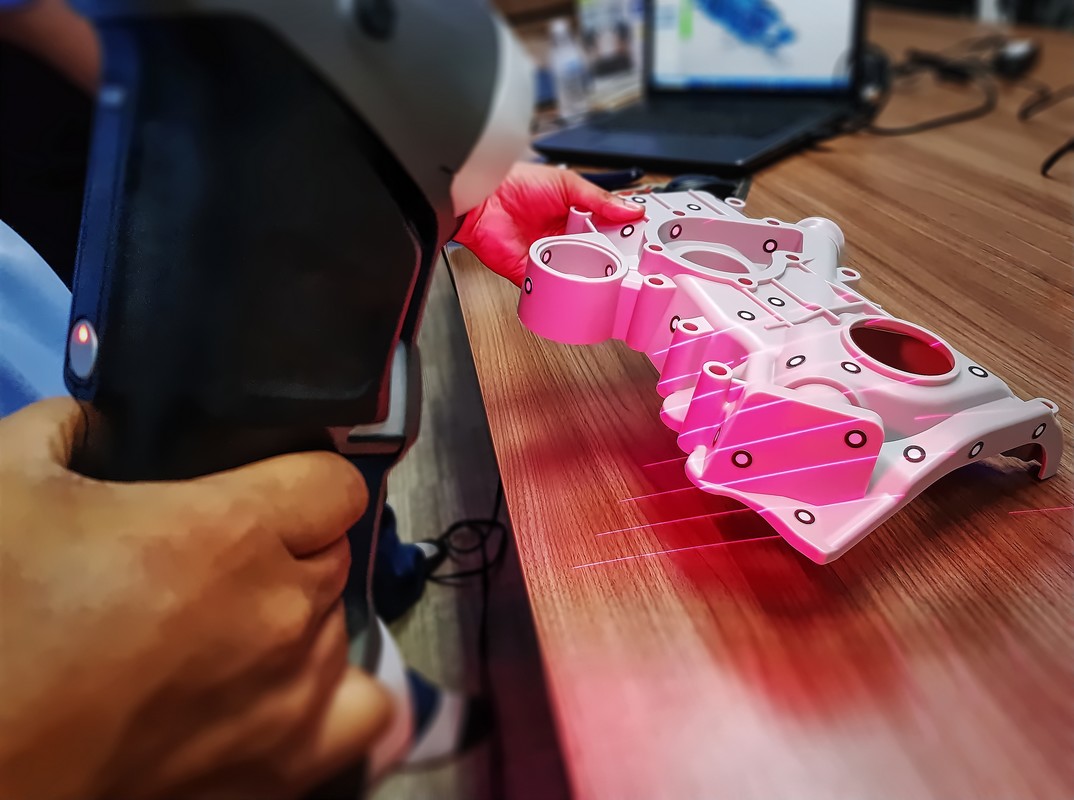

Scan 3D laser
Le scan laser par triangulation utilise une source laser projetant une ligne ou un motif (croix, grille) sur l’objet. Une caméra, positionnée à une distance et un angle connus par rapport à l’émetteur, observe la déformation de cette ligne sur la surface. Chaque profil acquis correspond à une section de l’objet, et l’accumulation de ces profils lors du déplacement du capteur permet de reconstruire un nuage de points tridimensionnel.
La position de chaque point est déterminée par triangulation géométrique, offrant une très haute précision et une excellente répétabilité, indépendamment de l’éclairage ambiant.
Cette technologie est moins sensible aux variations de texture que la lumière structurée et particulièrement adaptée aux applications de métrologie, de contrôle dimensionnel et de numérisation d’interfaces fonctionnelles. Elle nécessite en revanche un système de suivi (cibles ou tracking) pour garantir la cohérence spatiale des acquisitions.

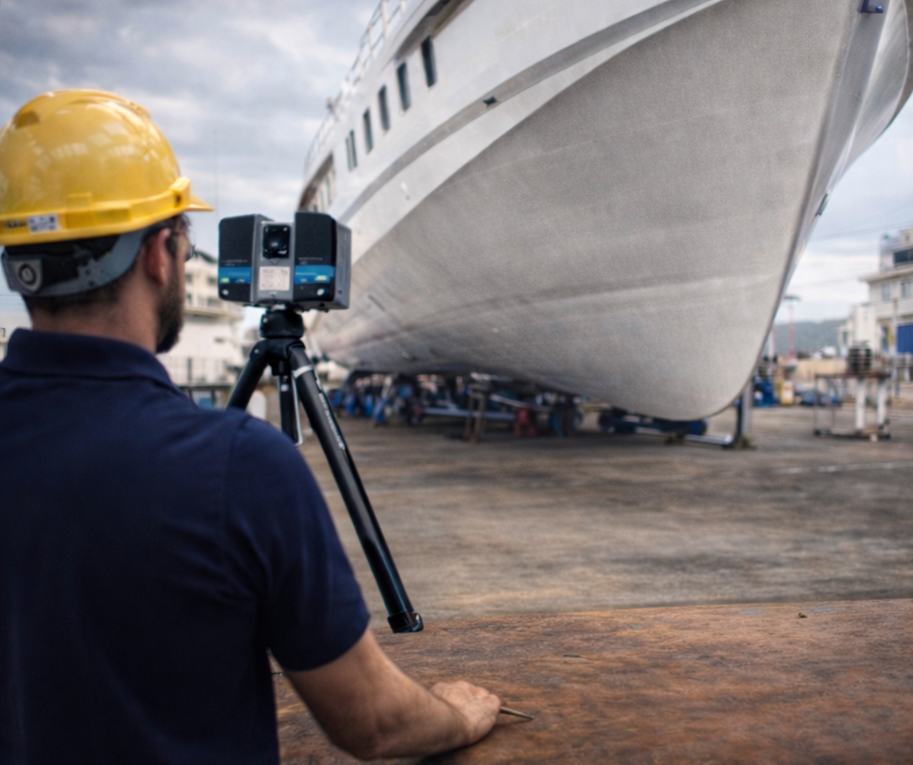

Scan 3D LiDAR
Le LiDAR (Light Detection AND Ranging) repose sur la mesure du temps de vol d’une impulsion laser entre son émission et son retour après réflexion sur une surface. En connaissant la vitesse de propagation de la lumière, la distance est calculée directement, puis associée à des angles d’émission mesurés par des systèmes de rotation ou de miroirs motorisés.
Le balayage angulaire permet de couvrir de larges environnements et de générer des nuages de points massifs à grande échelle. Contrairement aux technologies par triangulation, la précision est généralement moindre mais reste suffisante pour la modélisation d’infrastructures complexes, avec une portée pouvant atteindre plusieurs dizaines voire centaines de mètres.
Le LiDAR est particulièrement efficace pour la capture d’environnements industriels, de bâtiments ou de navires, et constitue un outil clé pour la création de jumeaux numériques à grande échelle et l’analyse d’interférences globales.
Scan 3D précision
Les trois technologies de scan 3D se distinguent principalement par leur niveau de précision intrinsèque et par leur domaine d’échelle optimal, directement liés à leur principe physique.
Les systèmes à lumière structurée offrent une précision typique de l’ordre de ±0,05 à ±0,2 mm, avec une très forte densité de points, ce qui les rend particulièrement adaptés à la numérisation d’objets de petite à moyenne taille.
Les scanners laser par triangulation atteignent des niveaux de précision supérieurs, pouvant descendre à ±0,02 à ±0,05 mm, avec une excellente répétabilité et une moindre sensibilité aux conditions de surface.
À l’inverse, les systèmes LiDAR privilégient la portée et la couverture volumique, avec des précisions typiques de ±1 à ±5 mm pouvant se dégrader avec l’éloignement, mais permettant la capture d’environnements de plusieurs dizaines à centaines de mètres.
| Technologie | Précision | Échelle |
|---|---|---|
| Lumière structurée | ±0,05 à ±0,2 mm | Petite à moyenne |
| Laser triangulation | ±0,02 à ±0,05 mm | Quelques mm à plusieurs m |
| LiDAR (Time-of-Flight) | ±1 à ±5 mm | Dizaines à centaines de m |
Chez 4DIM INDUSTRIE, nous sommes conscients des limites réelles des matériels et des méthodes utilisées. Nous adaptons le type d’outils et les procédés à la précision souhaitée tout en proposant le compromis coût/qualité/délais le plus performant selon votre besoin.
La topométrie
La topométrie constitue une discipline complémentaire du scan 3D, dont l’objectif est de garantir la précision du référentiel spatial dans lequel s’inscrivent les mesures. À l’aide d’instruments tels que les stations totales, elle permet de déterminer avec une très grande exactitude la position de points de référence en coordonnées 3D, avec des précisions millimétriques voire submillimétriques à l’échelle d’un site industriel.
Le recours à la topométrie permet d’améliorer significativement la précision globale d’un relevé 3D en apportant un référentiel géométrique fiable et stable.
Exemples concrets
Exemples de pièces et ensembles relevés dans l'industrie
- Coques ou portions de coques de navires
- Châssis
- Tuyauteries et leur supportage
- Interfaces mécaniques, carters, flasques, brides
- Capots techniques
- Hélices ou turbines
- Appareils chaudronnés et leurs supports
- Aménagements
Scan 3D en zone ATEX
Contactez-nous pour étudier la faisabilité.
Inspection et contrôle 3D
Le scan 3D permet également d’assurer des missions de contrôle et d’inspection :
- Comparaison pièce / modèle théorique
- Comparaison pièce avant intervention / après intervention
- Analyse des écarts dimensionnels
- Vérification de conformité
- Suivi d’usure ou de déformation
Autres applications du scan 3D
Automobile
- Covering de carrosserie (modélisation précise des surfaces)
- Adaptation d’éléments sur mesure (aménagement par exemple)
Patrimoine
- Modélisation 3D d’ouvrages existants (ex : statue ou cloche en bronze)
- Numérisation 3D pour conservation ou rénovation
Objets et formes complexes
- Numérisation 3D de pièces uniques
- Scan de formes organiques (ex : visage)
Police scientifique et accidentologie
- Capture de scènes de crimes
- Capture de scènes d’accidents
- Constatation de dégâts matériels
FAQ sur le scan 3D
La confiance dans la précision d’un scan 3D repose sur trois niveaux de garantie complémentaires : la performance de l’instrument, la traçabilité métrologique et la maîtrise de la chaîne de mesure.
L’instrument est qualifié selon des critères mesurables, les mesures sont traçables, et l’incertitude associée est connue, maîtrisée et valable dans un domaine d’utilisation défini.
Cependant, le métrologue qualifié reste essentiel : c’est lui qui choisit la stratégie de scan, positionne les références, maîtrise les paramètres d’acquisition et interprète les incertitudes.
Non, dans des conditions d’utilisation normales, si la fiche technique indique explicitement une classe laser 2 selon la norme IEC 60825-1:2014, avec la mention « sûr pour les yeux ».
La classe 2 signifie que le laser est visible et que sa puissance est suffisamment faible pour que le réflexe naturel de clignement de l’œil protège la rétine en cas d’exposition accidentelle.
Oui, il est possible de capturer l’information couleur lors d’un scan 3D. Les scanners optiques peuvent intégrer des caméras RGB pour projeter une texture 2D sur le maillage 3D.
La photogrammétrie permet également d’obtenir des textures couleur de très haute qualité en reconstruisant la géométrie et l’apparence à partir de plusieurs images calibrées.
Le ppm, ou parties par million, représente une erreur proportionnelle à la distance mesurée.
Dans l’expression ±1 mm + 1 ppm, la précision combine une erreur fixe de ±1 mm et une erreur relative qui augmente avec la distance.
Un scan 3D industriel se distingue d’une capture smartphone par sa précision métrologique, sa fiabilité dimensionnelle et sa répétabilité.
Les scanners industriels s’appuient sur des technologies calibrées, tandis que les solutions smartphone restent plus sensibles à l’éclairage, aux surfaces et aux conditions de prise de vue.
La photogrammétrie est une technique de reconstruction 3D qui consiste à créer un modèle numérique à partir d’un ensemble de photographies prises sous différents angles.
Elle est particulièrement adaptée à la visualisation, au patrimoine ou aux relevés de grande échelle, mais reste généralement moins fiable qu’un scan 3D industriel pour des applications dimensionnelles.
